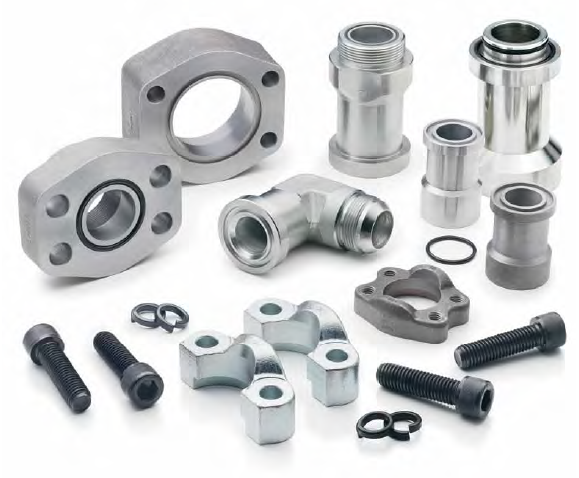

Flanges Fitting

We are among the veterans in the industry for manufacturing and supplying Flange Fittings, which are extensively used for connecting pipelines in oil and gas industry, water treatment plants and sewage treatment plants. The offered products are dimensionally accurate and available in various sizes for meeting with all the requirements of our huge clientele.




---------- Standards ----------


ASME/ANSI B16.5, ASME/ANSI B16.36, ASME/ANSI B16. 47 SERIES A (MSS SP-44), SERIES B (API 605), BS4504, EN1092-01, AWWA C207, UNI 2276-67, DIN, JIS, BS 10:1962, IS:6392-1971, API 6A etc.


---------- Class ----------


ASA (150#, 300#, 400#, 600#, 900#, 1500#, 2500#), BS 4504/EN 1092-01- (PN2.5, PN6, PN10, PN16, PN25, PN40, PN63/64, PN100, PN160, PN250, PN320, PN400), (JIS B2220, B2210), (UNI 2276-67, 2278-67, 2278-67), (IS TABLE 5, 11, 17), BS 10 (TABLE D,E,F,H,J,K,R), DIN (2576, 2527, 2641, 2642, 2638, 2628, 2629, 2630, 2631, 2632, 2633, 2634, 2635, 2627, 28115) AWWA (C207 Class B, D, E ), API 6A (2000PSI, 3000PSI, 5000PSI, 10000PSI), SAE Flanges 3000PSI, 6000PSI etc.


---------- Class 150 ----------


Nom. Pipe Size O T TJ R X #/Dia of Holesa Bolt Circle Dia B B2b B3 H L L2 L3c r D Thr
½ 3.50 0.38 0.44 1.38 1.19 4-0.62 2.38 0.88 0.62 0.90 0.84 0.56 1.81 0.62 0.12 0.38 0.62
¾ 3.88 0.44 0.50 1.69 1.50 4-0.62 2.75 1.09 0.82 1.11 1.05 0.56 2.00 0.62 0.12 0.44 0.62
1 4.25 0.50 0.56 2.00 1.94 4-0.62 3.12 1.36 1.05 1.38 1.32 0.62 2.12 0.69 0.12 0.50 0.69
1¼ 4.62 0.56 0.62 2.50 2.31 4-0.62 3.50 1.70 1.38 1.72 1.66 0.75 2.19 0.81 0.19 0.56 0.81
1½ 5.00 0.62 0.69 2.88 2.56 4-0.62 3.88 1.95 1.61 1.97 1.90 0.81 2.38 0.88 0.25 0.62 0.88
2 6.00 0.69 0.75 3.62 3.06 4-0.75 4.75 2.44 2.07 2.46 2.38 0.94 2.44 1.00 0.31 0.69 1.00
2½ 7.00 0.81 0.88 4.12 3.56 4-0.75 5.50 2.94 2.47 2.97 2.88 1.06 2.69 1.12 0.31 0.75 1.12
3 7.50 0.88 0.94 5.00 4.25 4-0.75 6.00 3.57 3.07 3.60 3.50 1.12 2.69 1.19 0.38 0.81 1.19
3½ 8.50 0.88 0.94 5.50 4.81 8-0.75 7.00 4.07 3.55 4.10 4.00 1.19 2.75 1.25 0.38 0.88 1.25
4 9.00 0.88 0.94 6.19 5.31 8-0.75 7.50 4.57 4.03 4.60 4.50 1.25 2.94 1.31 0.44 0.94 1.31
5 10.00 0.88 0.94 7.31 6.44 8-0.88 8.50 5.66 5.05 5.69 5.56 1.38 3.44 1.44 0.44 0.94 1.44
6 11.00 0.94 1.00 8.50 7.56 8-0.88 9.50 6.72 6.07 6.75 6.63 1.50 3.44 1.56 0.50 1.06 1.56
8 13.50 1.06 1.12 10.62 9.69 8-0.88 11.75 8.72 7.98 8.75 8.63 1.69 3.94 1.75 0.50 1.25 1.75
10 16.00 1.12 1.19 12.75 12.00 12-1.00 14.25 10.88 10.02 10.92 10.75 1.88 3.94 1.94 0.50 1.31 1.94
12 19.00 1.19 1.25 15.00 14.38 12-1.00 17.00 12.88 12.00 12.92 12.75 2.12 4.44 2.19 0.50 1.56 2.19
14 21.00 1.31 1.38 16.25 15.75 12-1.12 18.75 14.14 13.25 14.18 14.00 2.19 4.94 3.12 0.50 1.63 2.25
16 23.50 1.38 1.44 18.50 18.00 16-1.12 21.25 16.16 15.25 16.19 16.00 2.44 4.94 3.44 0.50 1.75 2.50
18 25.00 1.50 1.56 21.00 19.88 16-1.25 22.75 18.18 17.25 18.20 18.00 2.62 5.44 3.81 0.50 1.94 2.69
20 27.50 1.62 1.69 23.00 22.00 20-1.25 25.00 20.20 19.25 20.25 20.00 2.81 5.62 4.06 0.50 2.13 2.88
22 29.50 1.75 1.81 25.25 24.25 20-1.38 27.25 22.22 21.25 22.25 22.00 3.07 5.82 4.25 0.50 2.38 3.13
24 32.00 1.81 1.88 27.25 26.12 20-1.38 29.50 24.25 23.25 24.25 24.00 3.19 5.94 4.38 0.50 2.50 3.25


---------- Class 300 ----------


Nom. Pipe Size O T TJ R X #/Dia of Holesa Bolt Circle Dia B B2b B3 H L L2 L3c r C D Thr
½ 3.75 0.50 0.56 1.38 1.50 4-0.63 2.62 0.88 0.62 0.90 0.84 0.81 2.00 0.88 0.12 0.93 0.38 0.62
¾ 4.62 0.56 0.62 1.69 1.88 4-0.75 3.25 1.09 0.82 1.11 1.05 0.94 2.19 1.00 0.12 1.14 0.44 0.62
1 4.88 0.62 0.69 2.00 2.12 4-0.75 3.50 1.36 1.05 1.38 1.32 1.00 2.38 1.06 0.12 1.41 0.50 0.69
1¼ 5.25 0.69 0.75 2.50 2.50 4-0.75 3.88 1.70 1.38 1.72 1.66 1.00 2.50 1.06 0.19 1.75 0.56 0.81
1½ 6.12 0.75 0.81 2.88 2.75 4-0.88 4.50 1.95 1.61 1.97 1.90 1.13 2.63 1.19 0.25 1.98 0.62 0.88
2 6.50 0.81 0.88 3.62 3.31 8-0.75 5.00 2.44 2.07 2.46 2.38 1.25 2.69 1.31 0.31 2.50 0.69 1.12
2½ 7.50 0.94 1.00 4.12 3.94 8-0.88 5.88 2.94 2.47 2.97 2.88 1.44 2.94 1.50 0.31 3.00 0.75 1.25
3 8.25 1.06 1.12 5.00 4.62 8-0.88 6.62 3.57 3.07 3.60 3.50 1.63 3.06 1.69 0.38 3.63 0.81 1.25
3½ 9.00 1.12 1.19 5.50 5.25 8-0.88 7.25 4.07 3.55 4.10 4.00 1.69 3.13 1.75 0.38 4.13 …. 1.44
4 10.00 1.19 1.25 6.19 5.75 8-0.88 7.88 4.57 4.03 4.60 4.50 1.82 3.32 1.88 0.44 4.63 …. 1.44
5 11.00 1.31 1.38 7.31 7.00 8-0.88 9.25 5.66 5.05 5.69 5.56 1.94 3.82 2.00 0.44 5.69 …. 1.69
6 12.50 1.38 1.44 8.50 8.12 12-0.88 10.62 6.72 6.07 6.75 6.63 2.00 3.82 2.06 0.50 6.75 …. 1.81
8 15.00 1.56 1.62 10.62 10.25 12-1.00 13.00 8.72 7.98 8.75 8.63 2.38 4.32 2.44 0.50 8.75 …. 2.00
10 17.50 1.81 1.88 12.75 12.62 16-1.12 15.25 10.88 10.02 10.92 10.75 2.56 4.56 3.75 0.50 10.88 …. 2.19
12 20.50 1.94 2.00 15.00 14.75 16-1.25 17.75 12.88 12.00 12.92 12.75 2.82 5.06 4.00 0.50 12.94 …. 2.38
14 23.00 2.06 2.12 16.25 16.75 20-1.25 20.25 14.14 13.25 14.18 14.00 2.94 5.56 4.38 0.50 14.19 …. 2.50
16 25.50 2.19 2.25 18.50 19.00 20-1.38 22.50 16.16 15.25 16.19 16.00 3.19 5.69 4.75 0.50 16.19 …. 2.69
18 28.00 2.31 2.38 21.00 21.00 24-1.38 24.75 18.18 17.25 18.20 18.00 3.44 6.19 5.12 0.50 18.19 …. 2.75
20 30.50 2.44 2.50 23.00 23.12 24-1.38 27.00 20.20 19.25 20.25 20.00 3.69 6.32 5.50 0.50 20.19 …. 2.88
22 33.00 2.57 2.63 25.25 25.25 24-1.63 29.25 22.22 21.25 22.25 22.00 3.93 6.43 5.75 0.50 22.19 …. 3.13
24 36.00 2.69 2.75 27.25 27.62 24-1.63 32.00 24.25 23.25 24.25 24.00 4.13 6.56 6.00 0.50 24.19 …. 3.25


---------- Class 400 ----------


Nom. Pipe Size O T R X #/Dia of Holesa Bolt Circle Dia B B2b B3 H L L2 L3c r C D Thr
½ 3.75 0.56 1.38 1.5 4-0.63 2.62 0.88





 0.9 0.84 0.88 2.06 0.88 0.12 0.93 0.38 0.62
¾ 4.62 0.62 1.69 1.88 4-0.75 3.25 1.09 1.11 1.05 1 2.25 1 0.12 1.14 0.44 0.62
1 4.88 0.69 2 2.12 4-.075 3.5 1.36 1.38 1.32 1.06 2.44 1.06 0.12 1.41 0.5 0.69
1¼ 5.25 0.81 2.5 2.5 4-0.75 3.88 1.7 1.72 1.66 1.12 2.62 1.12 0.19 1.75 0.56 0.81
1½ 6.12 0.88 2.88 2.75 4-0.88 4.5 1.95 1.97 1.9 1.25 2.75 1.25 0.25 1.99 0.62 0.88
2 6.5 1 3.62 3.31 8-0.75 5 2.44 2.46 2.38 1.44 2.88 1.44 0.31 2.5 0.69 1.12
2½ 7.5 1.12 4.12 3.94 8-0.88 5.88 2.94 2.97 2.88 1.62 3.12 1.62 0.31 3 0.75 1.25
3 8.25 1.25 5 4.62 8-0.88 6.62 3.57 3.6 3.5 1.81 3.25 1.81 0.38 3.63 0.81 1.38
3½ 9 1.38 5.5 5.25 8-1.00 7.25 4.07 4.1 4 1.94 3.38 1.94 0.38 4.13 …. 1.56
4 10 1.38 6.19 5.75 8-1.00 7.88 4.57 4.6 4.5 2 3.5 2 0.44 4.63 …. 1.44
5 11 1.5 7.31 7 8-1.00 9.25 5.66 5.69 5.56 2.12 4 2.12 0.44 5.69 …. 1.69
6 12.5 1.62 8.5 8.12 12-1.00 10.62 6.72 6.75 6.63 2.25 4.06 2.25 0.5 6.75 …. 1.81
8 15 1.88 10.62 10.25 12-1.12 13 8.72 8.75 8.63 2.69 4.62 2.69 0.5 8.75 …. 2
10 17.5 2.12 12.75 12.62 16-1.25 15.25 10.88 10.92 10.75 2.88 4.88 4 0.5 10.88 …. 2.19
12 20.5 2.25 15 14.75 16-1.38 17.75 12.88 12.92 12.75 3.12 5.38 4.25 0.5 12.94 …. 2.38
14 23 2.38 16.25 16.75 20-1.38 20.25 14.14 14.18 14 3.31 5.88 4.62 0.5 14.19 …. 2.5
16 25.5 2.5 18.5 19 20-1.50 22.5 16.16 16.19 16 3.69 6 5 0.5 16.19 …. 2.69
18 28 2.62 21 21 24-1.50 24.75 18.18 18.2 18 3.88 6.5 5.38 0.5 18.19 …. 2.75
20 30.5 2.75 23 23.12 24-1.62 27 20.2 20.25 20 4 6.62 5.75 0.5 20.19 …. 2.88
22 33 2.88 25.25 25.25 24-1.75 29.25 22.22 22.25 22 4.25 6.75 6 0.5 …. …. --
24 36 3 27.25 27.62 24-1.88 32 24.25 24.25 24 4.5 6.88 6.25 0.5 24.19 …. 3.25


---------- Class 600 ----------


Nom. Pipe Size O T R X #/Dia of Holesa Bolt Circle Dia B B2b B3 H L L2 L3c r C D Thr
½ 3.75 0.56 1.38 1.5 4-0.63 2.62 0.88





 0.9 0.84 0.88 2.06 0.88 0.12 0.93 0.38 0.62
¾ 4.62 0.62 1.69 1.88 4-0.75 3.25 1.09 1.11 1.05 1 2.25 1 0.12 1.14 0.44 0.62
1 4.88 0.69 2 2.12 4-0.75 3.5 1.36 1.38 1.32 1.06 2.44 1.06 0.12 1.41 0.5 0.69
1¼ 5.25 0.81 2.5 2.5 4-0.75 3.88 1.7 1.72 1.66 1.12 2.62 1.12 0.19 1.75 0.56 0.81
1½ 6.12 0.88 2.88 2.75 4-0.88 4.5 1.95 1.97 1.9 1.25 2.75 1.25 0.25 1.99 0.62 0.88
2 6.5 1 3.62 3.31 8-0.75 5 2.44 2.46 2.38 1.44 2.88 1.44 0.31 2.5 0.69 1.12
2½ 7.5 1.12 4.12 3.94 8-0.88 5.88 2.94 2.97 2.88 1.62 3.12 1.62 0.31 3 0.75 1.25
3 8.25 1.25 5 4.62 8-0.88 6.62 3.57 3.6 3.5 1.81 3.25 1.81 0.38 3.63 0.81 1.38
3½ 9 1.38 5.5 5.25 8-1.00 7.25 4.07 4.1 4 1.94 3.38 1.94 0.38 4.13 …. 1.56
4 10.75 1.5 6.19 6 8-1.00 8.5 4.57 4.6 4.5 2.12 4 2.12 0.44 4.63 …. 1.62
5 13 1.75 7.31 7.44 8-1.12 10.5 5.66 5.69 5.56 2.38 4.5 2.38 0.44 5.69 …. 1.88
6 14 1.88 8.5 8.75 12-1.12 11.5 6.72 6.75 6.63 2.62 4.62 2.62 0.5 6.75 …. 2
8 16.5 2.19 10.62 10.75 12-1.25 13.75 8.72 8.75 8.63 3 5.25 3 0.5 8.75 …. 2.25
10 20 2.5 12.75 13.5 16-1.38 17 10.88 10.92 10.75 3.38 6 4.38 0.5 10.88 …. 2.56
12 22 2.62 15 15.75 20-1.38 19.25 12.88 12.92 12.75 3.62 6.12 4.62 0.5 12.94 …. 2.75
14 23.75 2.75 16.25 17 20-1.50 20.75 14.14 14.18 14 3.69 6.5 5 0.5 14.19 …. 2.88
16 27 3 18.5 19.5 20-1.63 23.75 16.16 16.19 16 4.19 7 5.5 0.5 16.19 …. 3.06
18 29.25 3.25 21 21.5 20-1.75 25.75 18.18 18.2 18 4.62 7.25 6 0.5 18.19 …. 3.12
20 32 3.5 23 24 24-1.75 28.5 20.2 20.25 20 5 7.5 6.5 0.5 20.19 …. 3.25
22 34.25 3.75 25.25 26.25 24-1.75 30.63 22.22 22.25 22 5.25 7.75 6.88 0.5 …. …. --
24 37 4 27.25 28.25 24-2.00 33 24.25 24.25 24 5.5 8 7.25 0.5 24.19 …. 3.62


---------- Class 900 ----------


Nom. Pipe Size O T R X #/Dia of Holesa Bolt Circle Dia B B2b B3 H L L2 L3c r C Thr
Sizes 1/2" through 2 1/2" are identical to class 1500.
3 9.5 1.5 5 5 8-1.00 7.5 3.57



 3.6 3.5 2.12 4 2.12 0.38 3.63 1.62
4 11.5 1.75 6.19 6.25 8-1.25 9.25 4.57 4.6 4.5 2.75 4.5 2.75 0.44 4.63 1.88
5 13.75 2 7.31 7.5 8-1.38 11 5.66 5.69 5.56 3.12 5 3.12 0.44 5.69 2.12
6 15 2.19 8.5 9.25 12-1.25 12.5 6.72 6.75 6.63 3.38 5.5 3.38 0.5 6.75 2.25
8 18.5 2.5 10.63 11.75 12-1.50 15.5 8.72 8.75 8.63 4 6.38 4.5 0.5 8.75 2.5
10 21.5 2.75 12.75 14.5 16-1.50 18.5 10.88 10.92 10.75 4.25 7.25 5 0.5 10.88 2.81
12 24 3.12 15 16.5 20-1.50 21 12.88 12.92 12.75 4.63 7.88 5.62 0.5 12.94 3
14 25.25 3.38 16.25 17.75 20-1.63 22 14.14 14.18 14 5.12 8.38 6.12 0.5 14.19 3.25
16 27.75 3.5 18.5 20 20-1.75 24.25 16.16 16.19 16 5.25 8.5 6.5 0.5 16.19 3.38
18 31 4 21 22.25 20-2.00 27 18.18 18.2 18 6 9 7.5 0.5 18.19 3.5
20 33.75 4.25 23 24.5 20-2.13 29.5 20.2 20.25 20 6.25 9.75 8.25 0.5 20.19 3.62
24 41 5.5 27.25 29.5 20-2.63 35.5 24.25 24.25 24 8 11.5 10.5 0.5 24.19 4


---------- Class 1500 ----------


Nom. Pipe Size O T R X #/Dia of Holesa Bolt Circle Dia B B2b B3 H L L2 L3c r C D Thr
½ 4.75 0.88 1.38 1.5 4-0.88 3.25 0.88



 0.9 0.84 1.25 2.38 1.25 0.12 0.93 0.38 0.88
¾ 5.12 1 1.69 1.75 4-0.88 3.5 1.09 1.11 1.05 1.38 2.75 1.38 0.12 1.14 0.44 1
1 5.88 1.12 2 2.06 4-1.00 4 1.36 1.38 1.32 1.62 2.88 1.62 0.12 1.41 0.5 1.12
1¼ 6.25 1.12 2.5 2.5 4-1.00 4.38 1.7 1.72 1.66 1.62 2.88 1.62 0.19 1.75 0.56 1.19
1½ 7 1.25 2.88 2.75 4-1.12 4.88 1.95 1.97 1.9 1.75 3.25 1.75 0.25 1.99 0.62 1.25
2 8.5 1.5 3.63 4.12 8-1.00 6.5 2.44 2.46 2.38 2.25 4 2.25 0.31 2.5 0.69 1.5
2½ 9.62 1.62 4.13 4.88 8-1.12 7.5 2.94 2.97 2.88 2.5 4.12 2.5 0.31 3 0.75 1.88
3 10.5 1.88 5 5.25 8-1.25 8 …. 3.6 3.5 …. 4.62 2.88 0.38 …. …. ….
4 12.25 2.12 6.19 6.38 8-1.38 9.5 …. 4.6 4.5 …. 4.88 3.56 0.44 …. …. ….
5 14.75 2.88 7.31 7.75 8-1.63 11.5 …. 5.69 5.56 …. 6.12 4.12 0.44 …. …. ….
6 15.5 3.25 8.5 9 12-1.50 12.5 …. 6.75 6.63 …. 6.75 4.69 0.5 …. …. ….
8 19 3.62 10.63 11.5 12-1.75 15.5 …. 8.75 8.63 …. 8.38 5.62 0.5 …. …. ….
10 23 4.25 12.75 14.5 12-2.00 19 …. 10.92 10.75 …. 10 7 0.5 …. …. ….
12 26.5 4.88 15 17.75 16-2.12 22.5 …. 12.92 12.75 …. 11.12 8.62 0.5 …. …. ….
14 29.5 5.25 16.25 19.5 16-2.38 25 …. 14.18 14 …. 11.75 9.5 0.5 …. …. ….
16 32.5 5.75 18.5 21.75 16-2.63 27.75 …. 16.19 16 …. 12.25 10.25 0.5 …. …. ….
18 36 6.38 21 23.5 16-2.88 30.5 …. 18.2 18 …. 12.88 10.88 0.5 …. …. ….
20 38.75 7 23 25.25 16-3.12 32.75 …. 20.25 20 …. 14 11.5 0.5 …. …. ….
24 46 8 27.25 30 16-3.63 39 …. 24.25 24 …. 16 13 0.5 …. …. ….


---------- Class 2500 ----------


Nom. Pipe Size O T R X #/Dia of Holesa Bolt Circle Dia B2b B3 H L L2 L3 r C Thr
½ 5.25 1.19 1.38 1.69 4-0.88 3.5



 0.9 0.84 1.56 2.88 1.56 0.12 0.93 1.12
¾ 5.5 1.25 1.69 2 4-0.88 3.75 1.11 1.05 1.69 3.12 1.69 0.12 1.14 1.25
1 6.25 1.38 2 2.25 4-1.00 4.25 1.38 1.32 1.88 3.5 1.88 0.12 1.41 1.38
1¼ 7.25 1.5 2.5 2.88 4-1.12 5.13 1.72 1.66 2.06 3.75 2.06 0.19 1.75 1.5
1½ 8 1.75 2.88 3.12 4-1.25 5.75 1.97 1.9 2.38 4.38 2.38 0.25 1.99 1.75
2 9.25 2 3.63 3.75 8-1.12 6.75 2.46 2.38 2.75 5 2.75 0.31 2.5 2
2½ 10.5 2.25 4.13 4.5 8-1.25 7.75 2.97 2.88 3.12 5.62 3.12 0.31 3 2.25
3 12 2.62 5 5.25 8-1.38 9 3.6 3.5 …. 6.62 3.62 0.38 …. ….
4 14 3 6.19 6.5 8-1.63 10.75 4.6 4.5 …. 7.5 4.25 0.44 …. ….
5 16.5 3.62 7.31 8 8-1.88 12.75 5.69 5.56 …. 9 5.12 0.44 …. ….
6 19 4.25 8.5 9.25 8-2.12 14.5 6.75 6.63 …. 10.75 6 0.5 …. ….
8 21.75 5 10.63 12 12-2.12 17.25 8.75 8.63 …. 12.5 7 0.5 …. ….
10 26.5 6.5 12.75 14.75 12-2.63 21.25 10.92 10.75 …. 16.5 9 0.5 …. ….
12 30 7.25 15 17.38 12-2.88 24.38 12.92 12.75 …. 18.25 10 0.5 …. ….
